東芝電子元件及存儲裝置株式會社（“東芝”）近日宣佈，推出由45款LDO穩壓器組成的“TCR5RG”系列。該系列均採用輕薄、緊湊型WCSP4F封裝。新款LDO穩壓器擁有業界領先的[1]高紋波抑制比[2]，能夠為可穿戴產品等移動設備的直流電源線提供更穩定的功率。該系列產品將從今日開始批量出貨。
買IC網 - 電子元器件代理與採購 | IC交易網 - 買IC就找買IC網
TCR5RG系列通過結合寬頻隙電路、低通濾波器（僅允許極低頻率通過）以及低雜訊高速運算放大器，實現了業界領先的[1]100dB（典型值）高紋波抑制比[2]。此外，它們還具有低輸出電壓雜訊和高輸出電壓精度的特點。這些特性結合在一起，使該系列穩壓器能夠提高電源線的穩定性。
該系列包含45款產品，最大輸出電流為500mA，輸出電壓範圍在0.9V到5.0V之間，以便用戶根據自己的應用選擇最合適的輸出電壓。

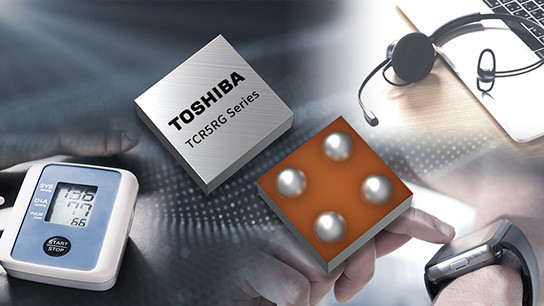

新款LDO穩壓器採用尺寸為0.645mm×0.645mm的輕薄緊湊型WCSP4F封裝，適合攝像頭和小型設備（例如需要高密度貼裝的智能手機和可穿戴產品）的電源線應用。
■ 應用
● 可穿戴設備（智能手錶和運動型相機等）
● 移動設備（智能手機、平板電腦和可攜式音頻播放器等）
● 醫療保健（電動剃鬚刀、電子血壓計和血糖儀等）
■ 特性
● 高紋波抑制比：f＝1kHz時，R.R.＝100dB（典型值）
● 低輸出雜訊電壓：10Hz≤f≤100kHz時，VNO＝5μVrms（典型值）
● 高輸出電壓精度：1.8V≤VOUT≤2.8V，Tj＝-40℃至85℃時，VOUT最小值／最大值＝-1.5%／1.5%，VOUT＞2.8V，Tj＝-40℃至85℃時，VOUT最小值／最大值＝-1.8%／1.8%
● 輕薄緊湊型WCSP4F封裝：0.645mm×0.645mm（典型值），厚度＝0.33mm（最大值）
■ 主要規格
器件型號
TCR5RGxxA[3]
封裝
名稱
WCSP4F
尺寸（mm）
Ta＝25℃時
0.645×0.645（典型值），
厚度＝0.33（最大值）
工作溫度範圍
（Ta＝-40℃至85℃時）
輸出電流IOUT（mA）
500
輸出電壓VOUT（V）
0.9至5.0
輸入電壓VIN（V）
1.8至5.5
電氣特徵
（除非另有規定，@Tj＝25℃）
輸出電壓精度
VOUT最小值／最大值（mV）
VOUT＜1.8V時，
Tj＝-40至85℃
-36／36
輸出電壓精度
VOUT最小值／最大值（%）
1.8V≤VOUT≤2.8V時，
Tj＝-40至85℃
-1.5／1.5
VOUT＞2.8V時，
Tj＝-40至85℃
-1.8／1.8
靜態電流
IB(ON)典型值（μA）
IOUT＝0mA[4]時
7
紋波抑制比
R.R.典型值（dB）
f＝1kHz，Ta＝25℃時，
100
f＝10kHz，Ta＝25℃時，
93
f＝100kHz，Ta=25℃時，
67
f＝1MHz，Ta＝25℃時
59
輸出雜訊電壓
VNO典型值（μVrms）
IOUT＝10mA，Ta＝25℃時，
5
壓差
VDO典型值（mV）
VOUT＝2.8V時，
IOUT＝500mA時
150
負載瞬態回應
⊿VOUT典型值（mV）
IOUT＝1mA→500mA時
-40
IOUT＝500mA→1mA時
40
輸出電壓擺率
VOUTSR典型值（mV/μs）
VOUT＝2.8V時
30
庫存查詢與購買線上購買
注：
[1] 根據2021年3月2日東芝對最大輸出為500mA的LDO穩壓器的調查。
[2] 該紋波抑制比（R.R.）與其他製造商的產品指示的電源抑制比（PSRR）相同。
[3] 45款產品。該數值顯示輸出電壓為“XX”。
[4] 控制下拉電流（ICT）除Nidec外。
