5系列和6系列MSO全新固件升級，可同時支持模擬波形視圖和頻譜視圖，並獨立控制每個域。

通過獨立控制，您可以使用熟悉的菜單方式來設置中心頻率、頻寬和RBW，而不會影響波形視圖中的時間標度。反之亦然，水準標度變化不會影響頻譜。由於獨立控制功能，您可以把頻域事件與其他時域事件輕鬆地關聯起來。

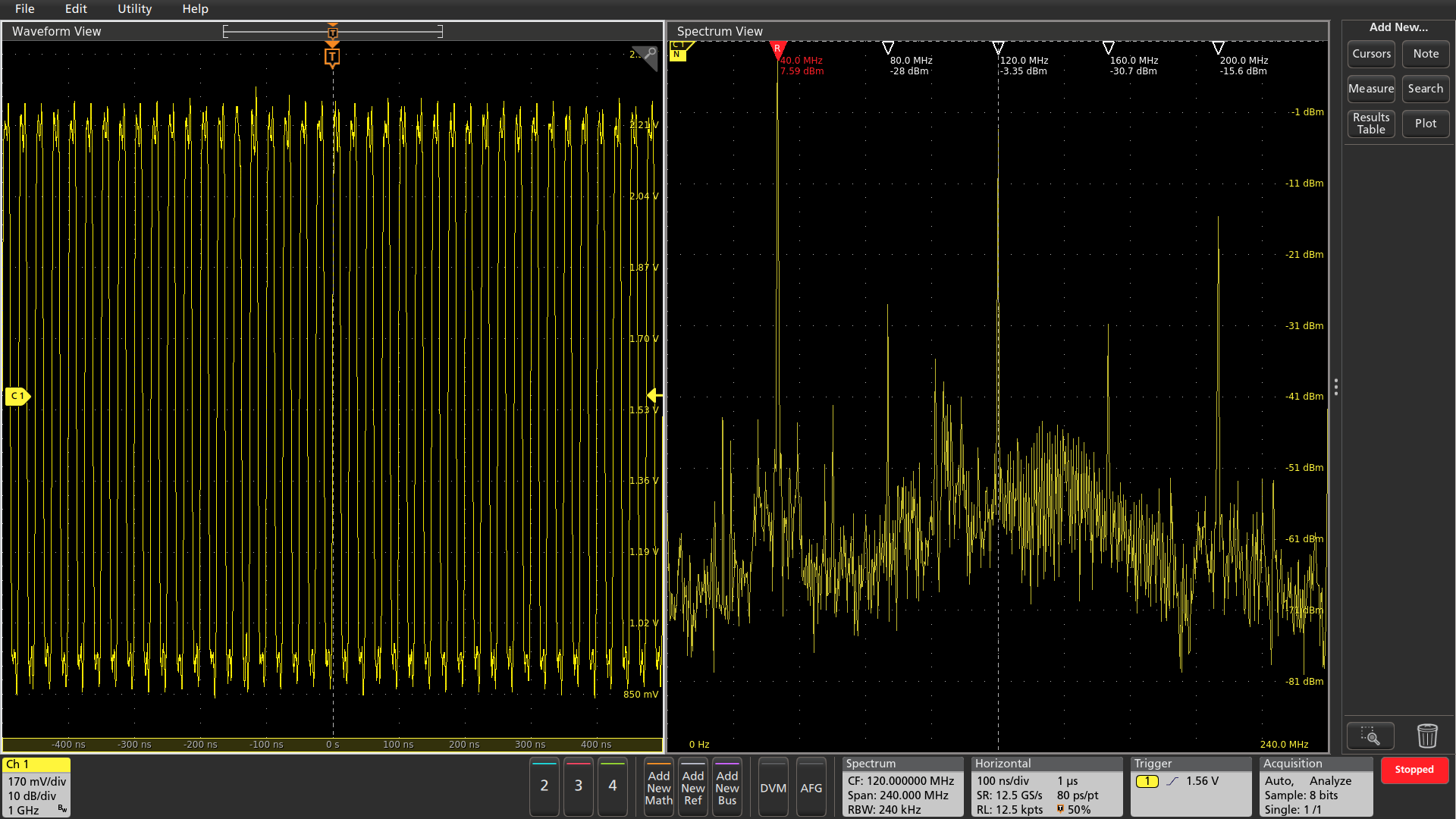

獨立控制可讓您使用熟悉的方式調節頻譜。

5系列和6系列 MSO都有多個FlexChannel輸入。每個輸入既可以作為一條模擬通道使用，也可以作為八條數字通道使用。新增了頻譜視圖功能，任何模擬通道可以同時被用來觀察時域波形，頻域頻譜或這兩者。只需將TLP058邏輯探頭連接到任何輸入即可啟用數字通道。也就是說，任何輸入通道都可以用來查看模擬波形、頻率頻譜或數字波形。

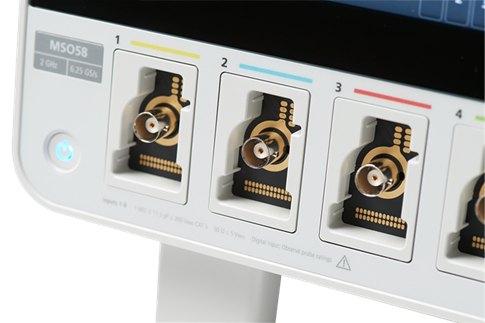

Flex Channel控制功能意味著任何輸入通道都可以用來查看模擬波形、頻率頻譜或數字波形。

下麵的螢幕顯示了兩條通道：通道1測試一個8bit數模轉換器的輸出，可同時顯示波形和頻譜。通道2測試DAC的輸入使用Flex channel顯示為8個邏輯波形。

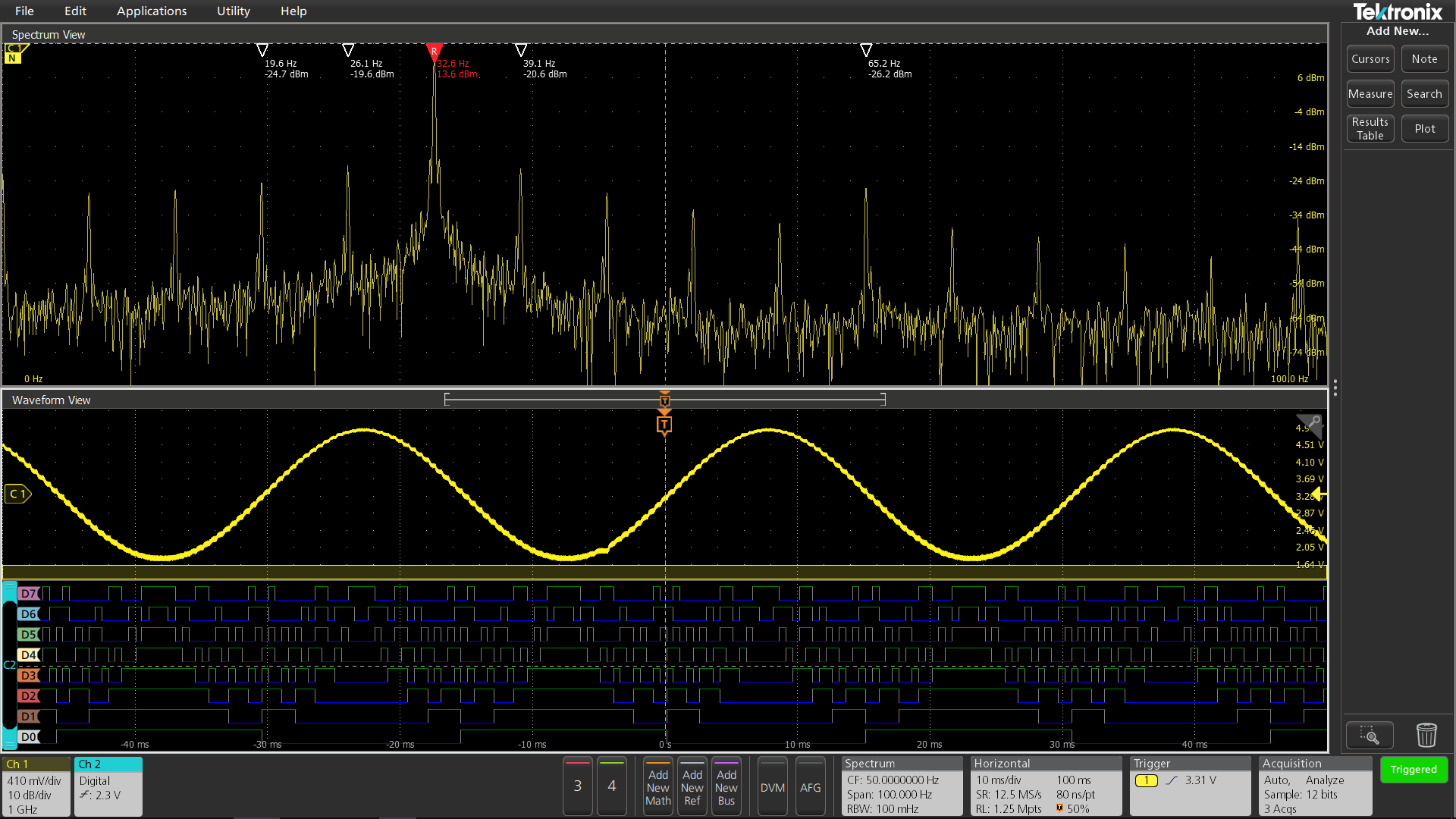

模擬波形、頻率頻譜和數字波形組成的視圖。

您還可以在多條通道上執行混合域分析，如下圖所示。在黃色及藍色輸入通道模擬波形中，每個波形都可顯示對應的頻譜。注意下麵每個波形都是一個小矩形框，這指明了頻譜在時域波形中發生的時Richtek間點。可以在整個波形中移動這個頻譜時間窗口，查看波形中任何時間點上的同步頻譜。

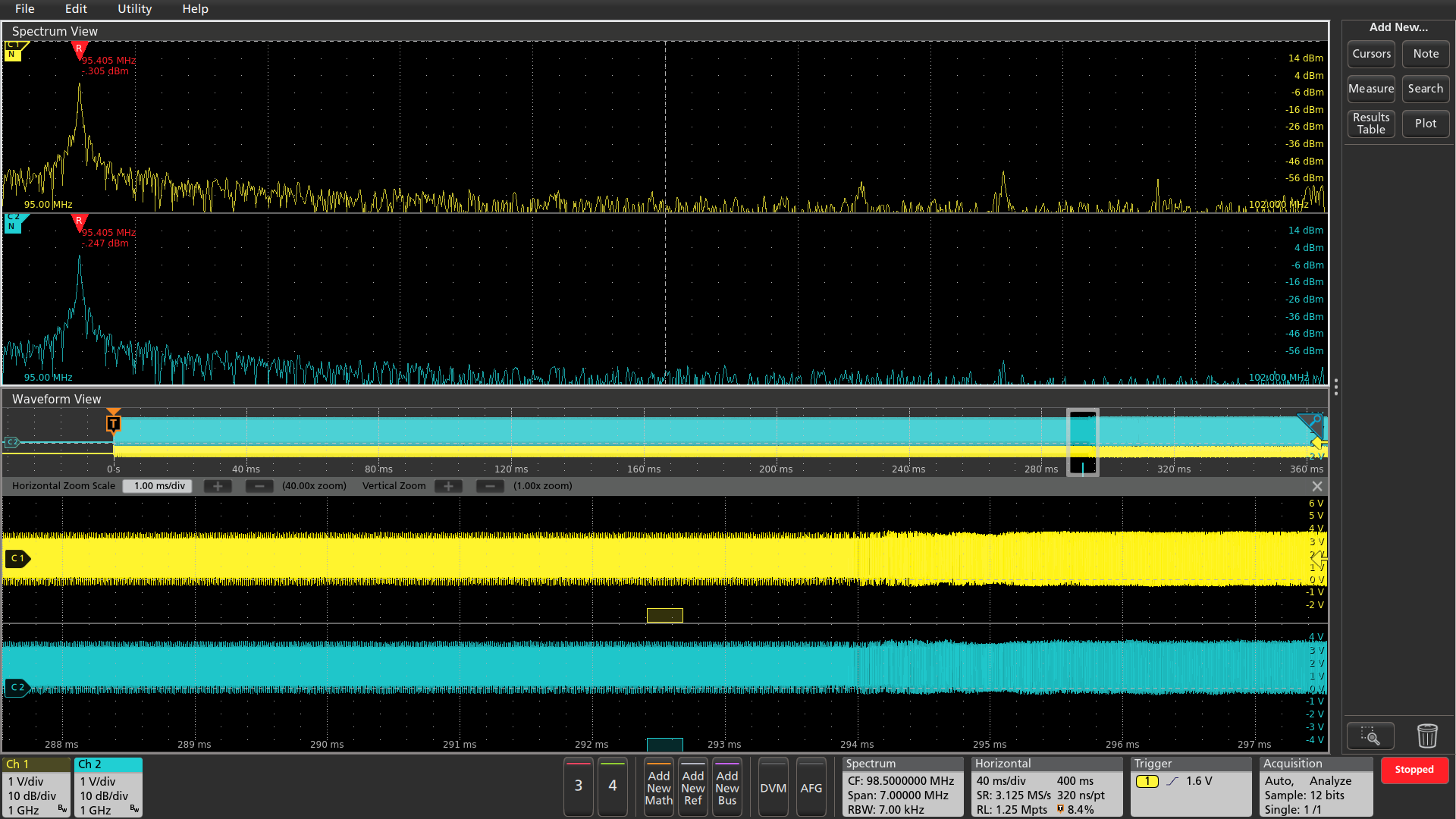

通過頻譜視圖，您還可以在一條以上的通道上同時執行混合域分析。
