中國上海，2019年5月9日——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣佈，推出“TCD2569BFG”，這是一款適用於辦公室自動化和工業設備領域的縮影鏡頭5340像素×3行彩色CCD線性圖像感測器，能為A4幅面的檔提供24線每毫米的解析度。今天開始量產。

買IC網 - 電子元器件代理與採購 | IC交易網 - 買SyndesyIC就找買IC網

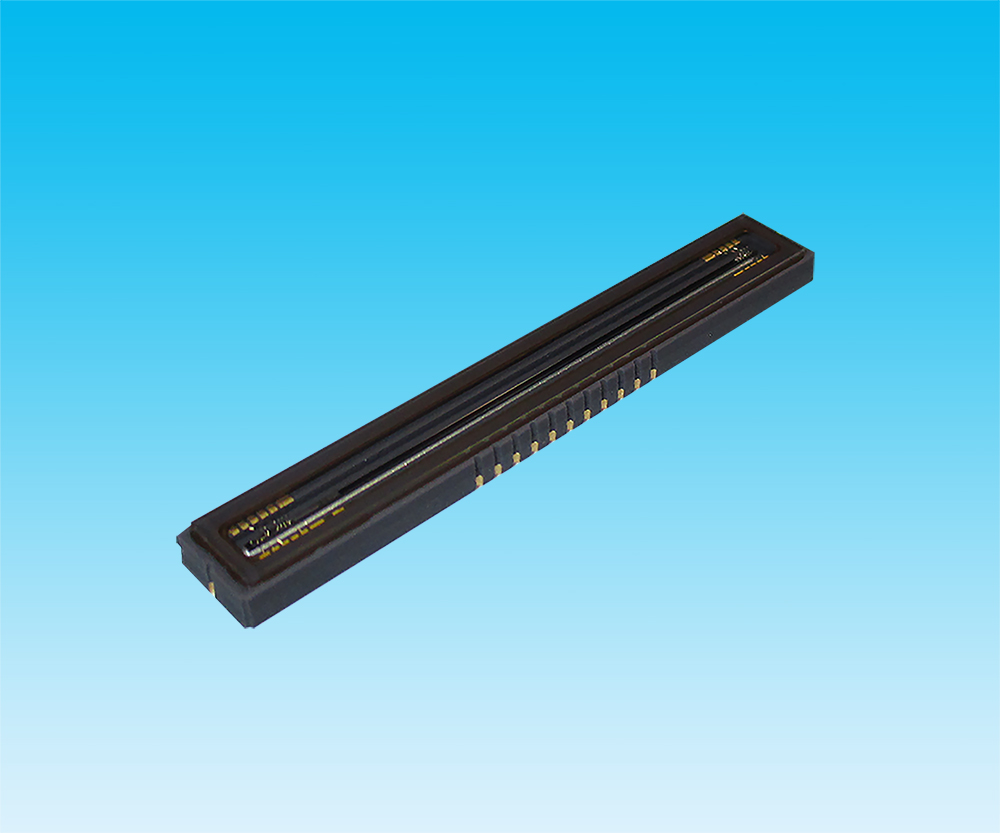

TCD2569BFG產品圖

越來越多的用戶期望A4幅面的多功能印表機能夠像A3幅面印表機一樣，提供相同的高質量圖像和高速列印能力，特別是用於掃描檔以外的物品、高反光率三維物品和光亮物品。使用常規縮影鏡頭CCD線性圖像感測器對這些物品進行掃描，往往會導致感測器光暈並生成有橫向條紋的圖像，而感測器在光暈區的輸出信號電壓時常超過模擬前端IC的最大輸入電壓範圍。

“TCD2569BFG”通過減小像素陣列（紅—綠、綠—藍）之間的間隔，減輕套色不准現象，提供更高質量圖像。內置的採樣保持電路可延長感測器的視頻輸出信號週期，並簡化用於辦公室自動化設備和工業設備的高速掃描器的設計工作。此外，CCD移位寄存器提供4V飽和輸出電壓，可減輕光暈。削波功能可確保輸出信號電壓保持在1.8V以下，防止輸出信號電壓超過模擬前端IC的最大輸入電壓範圍。

主要特性：

像素陣列之間2行間隔（紅—綠、綠—藍）

使用內置的採樣保持電路延長視頻輸出信號週期

最大輸出信號電壓1.8V，帶削波功能

應用示例：

A4幅面多功能印表機、圖像掃描器、測量設備輸入裝置和顏色分類機

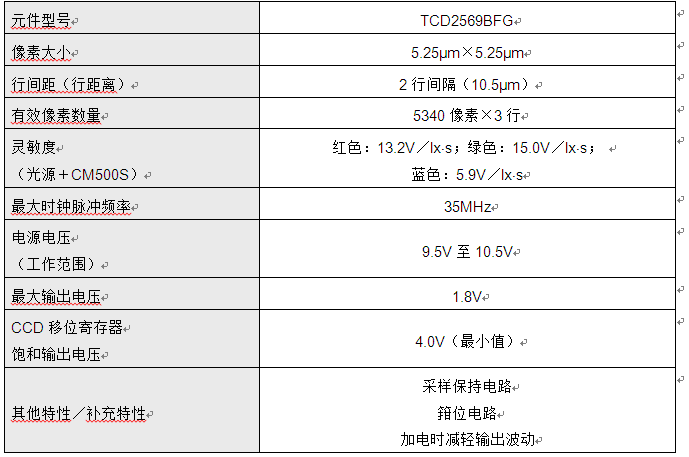

主要規格：
