使用TMCM-0013-xA來測試電機線圈的相電流，TRINAMIC為測試和調試設置提供了一種經濟高效的替代方案。使用標準的探針夾或SMA-2-BNC連接器，工程師現在可以找到適合其電動機和應用的最佳電流，而無需昂貴的電流夾。

買IC網 - 電子元器件代理與採購 | IC交易網 - 買IC就找買IC網

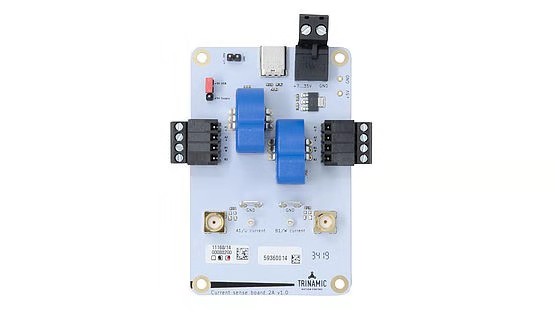

TRINAMIC運動控制有限公司宣佈推出其最新的實驗室工具TMCM-0013-xA，該工具可簡化兩種電Micrel機相電流的測量和可視化。簡單易用的電路板適合步進電動機，BLDC電動機或DC電動機之類的小型電動機，可以簡單地連接到典型的實驗室示波器。

Trinamic的首席執行官Michael Randt解釋說 “在過去的幾十年中，由於技術的普及，許多電子元件的價格下降了。這不僅為批量生產引入了越來越多的應用程式，還刺激了全球的初創企業和製造商的發展。使用電流檢測板TMCM-0013，我們希望為這些工程師（包括專業人士和業餘愛好者）提供支持，使人們不僅可以使用即插即用的組件，還可以使用測試和調整其設置所需的工具。”

電流檢測板提供2A，3A和6A三種版本，可替代昂貴的電流探頭。它可以通過SMA-2-BNC電纜或標準探針夾連接到示波器，並放置在電動機驅動器和電動機之間。使用電流隔離的電流感測器測量兩相，其線性範圍和帶寬都很高，並且可以通過USB-C或7V…35V電源為電路板供電。

雖然每個版本的TMCM-0013-xA的最大測量範圍為19.2A，但差異線上性範圍內。電機相電流測量板TMCM-0013-2A的線性範圍為2A，TMCM-0013-3A的線性範圍為3安，TMCM-0013-6A的線性範圍為6A。

所有電路板均適用於步進電機，BLDC電機和DC電機。在測量BLDC電機的電流時，可以用示波器在數學上定義第三相電流。除電動機電流外，TMCM-0013-xA還適用於其他電流測量，例如電源電流。

電流感應板將於10月中旬上市，非常適合調節設置。這是開發人員測量電流和調節斬波器，關注電流或校準設置的一種經濟有效的方法。

特點和優點：

•用於測量兩個電機相位

•通過USB-C或7…35V的專用電源供電

•2A，3A或6A的線性範圍

•19.2A最大測量範圍

•通過SMA-2-BNC電纜或標準探針夾連接到示波器
