新日本無線（NJR）新開發的一款MUSES系列產品高性能、高音質音量控制IC“MUSES72323”宣佈開始進入量產階段。

買IC網 - 電子元器件代理與採購 | IC交易網 - 買IC就找買IC網

MUSES72323是一款新推出的高性能、高音質的「MUSES」系Astera Labs列產品音量控制IC。該音量控制器件具有工作電壓最大達±18V、低失真、低輸出雜訊、0.25dB步進控制等特點。音量控制系統的構成可外連放大器使用，提高了設計的自由度。MUSES72323最適合要求高性能、高音質的高級音響設備、專業音響設備。

產品特點

■ 高音質

MUSES72323是遵照MUSES開發理念而開發的音量控制IC旗艦版，採用了在MUSES系列積累的電路技術、半導體生產工藝技術、組裝技術的經驗，再經過多次反復的試聽，最終開發成功的一款新產品。

■ 高性能

- 工作電壓最大達±18V，實現了高動態範圍

- 可0.25dB步進調節

- 低雜訊/低失真 *1

- 組合了過零檢測電路 *2、軟步進電路 *3，降低了音量切換所產生的雜訊

■ 自由設計高音質系統

為了能夠自由配置出高音質系統，採取了外接放大器的方式，使得高音質設計更加靈活。

因為是半導體音量控制器件，聲道之間的均衡會很小。並且，和MUSES系列的運放產品組合使用，能夠實現音質更高的音頻系統。

Fig.1 以往的音量控制IC配置 Fig.2MUSES72323配置

【產品性能】

產品名

MUSES72323

回路數

2

內置運算放大器

無

工作電壓範圍

(模擬/數字)

±10 to ±18V

+3.0 to +5.5V

音量

0 to -111.75dB

0.25dB step, Mute

增益*4

+21 to 0dB

3dB step

總諧波失真 *1

0.00024%

輸出雜訊電壓*1

-124dBV

(0.63μVrms)

過零檢測電路 *2

√

軟步進電路 *3

控制方式

3線串行

可同時使用晶片數量

4

封裝

SSOP32

11mm x 7.6mm

最小訂貨量

100pcs

*1 依照組合運算放大器的特性，表內顯示的只是使用低雜訊放大器的一例

*2 過零檢測： 當輸入信號僅有接地(基準電壓)大小而進行調節音量時，該功能可降低輸入信號調節雜訊。

*3軟步進：該功能可用更細的步進量來細調音量，從而降低輸入信號調節雜訊。

*4 使用不同的音量控制數據可以0.25dB步進調節增益。

應用

●高級音響器材

●專業音響器材

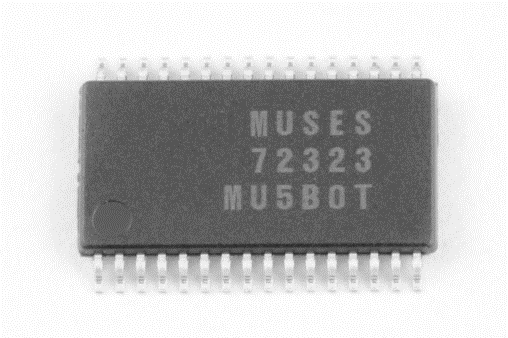

MUSES72323V
