姓名：RAVI

買IC網 - 電子元器件代理與採購 | IC交易網 - 買IC就找買IC網

生日：2018年

職業：Garrison品牌代表

特長：在特製固定辦公桌上，模擬人類使用手指打字

特點：穩定扎實

設計師：英國IDC

RAVI 1

自2018年誕生以來，RAVI（機器人）成功的為互聯網安全公司Garrison展示其網路安全軟體的應用，並成為了公司著名的形象代表。

Garrison乘勝追擊，委託英國IDC研發迷你版機器人RAVI 2，以其方便攜帶的特性而現身於更多的展示場景。

姓名：RAVI 2

生日：2019年

職業：Garrison品牌代表

特長：在移動工作臺上，模擬人類使用手指打字

特點：輕巧便攜

設計工作重點：調整RAVI的結構與電子控制系統，賦予RAVI 2便攜的身體，可帶往指定地點進行展示

設計師：英國IDC

RAVI 2

便攜RAVI 2的誕生：

1

拆卸及安裝設計

IDC的機械工程師採用可折疊式設計，簡單幾步就能把機器人折疊成可用於運輸的堅固模組，順利解決了一大難題。

在具體操作中，工程師在高精度旋轉軸上安裝了蝸輪傳動機構，通過手動的方式把機器人從整個裝置中拆卸下來。這一工程設計不僅滿足了機械運轉所需的力，還使機器人在直立狀態下保持整體穩定。

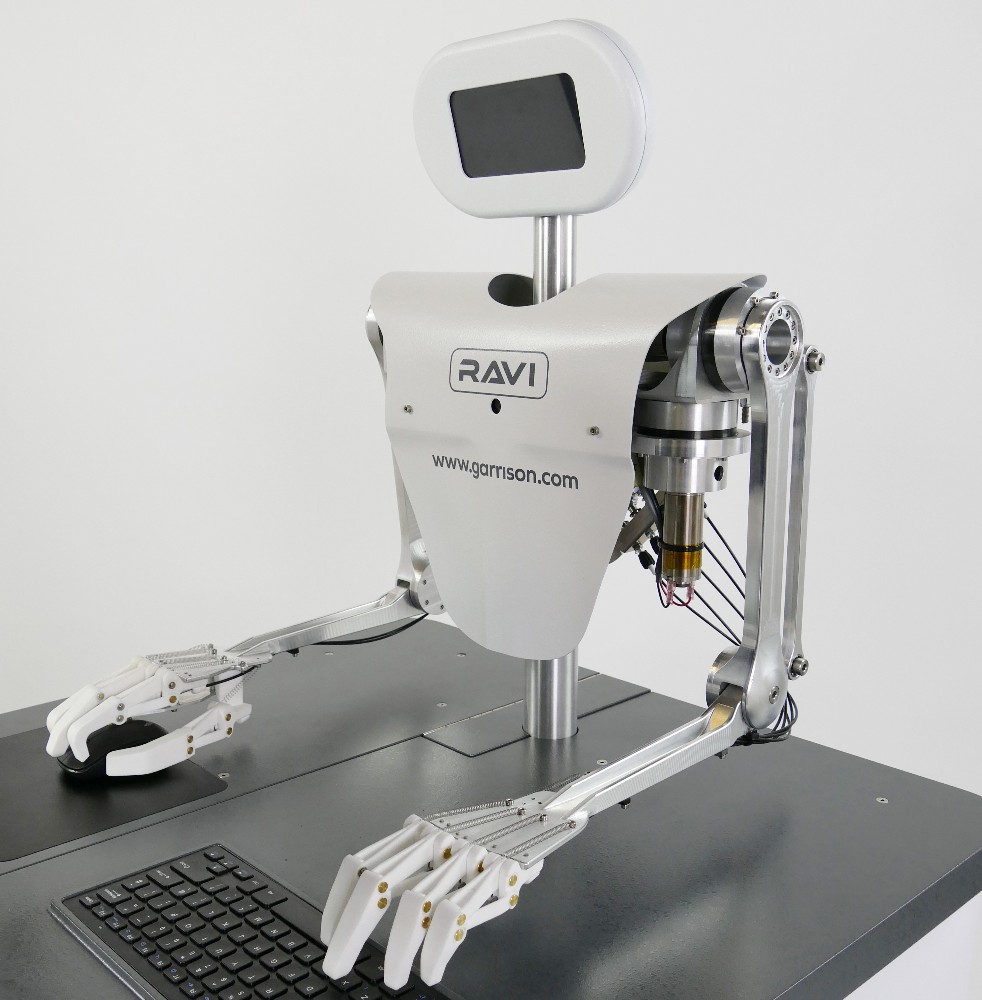

機器人的頭部也可拆卸，待機器人身體部分裝好後，可以方便地安裝回位。

2

運輸及展示部件的共用

在運輸過程中用於容納機器人的各個部件可以展開成為RAVI2的座椅，自帶的桌面和電子螢幕等部件也將展開並固定在相應位置。

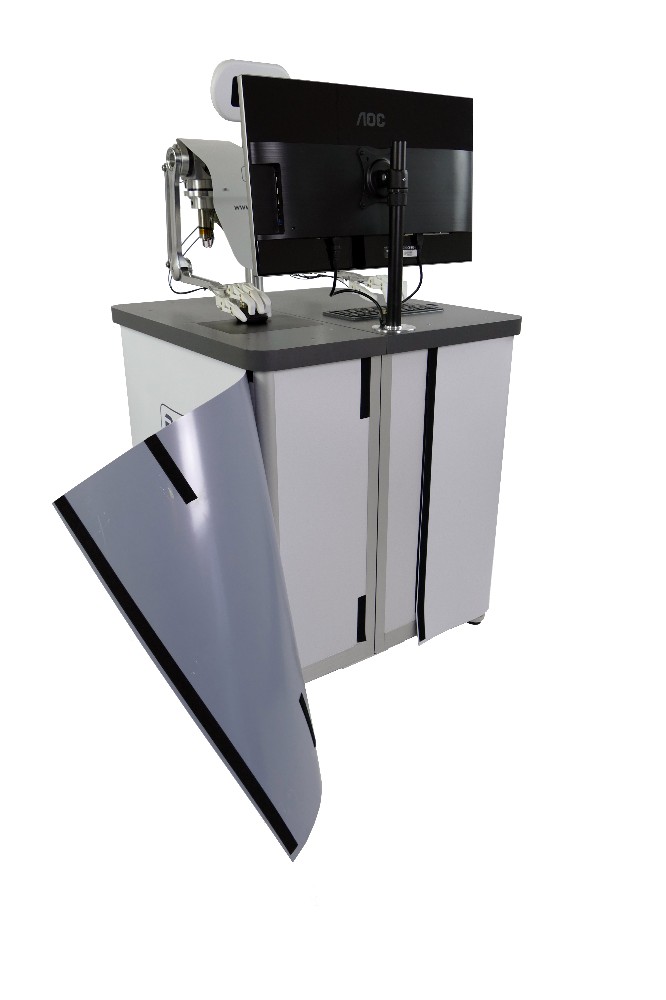

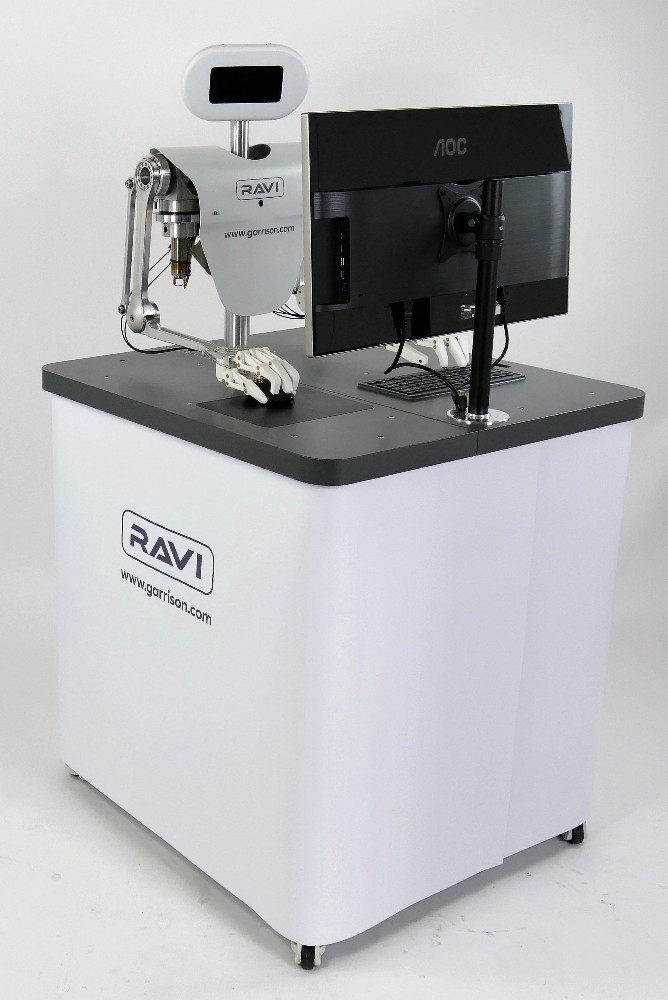

整個設計方案的點睛之筆是印有Garrison品牌的包裝箱，可以搖身一變成為Ravi2的展示平臺。IDC團隊製作了一種帶有滾輪的鋁型材框架型防護系統，堅固耐用且便於運輸。

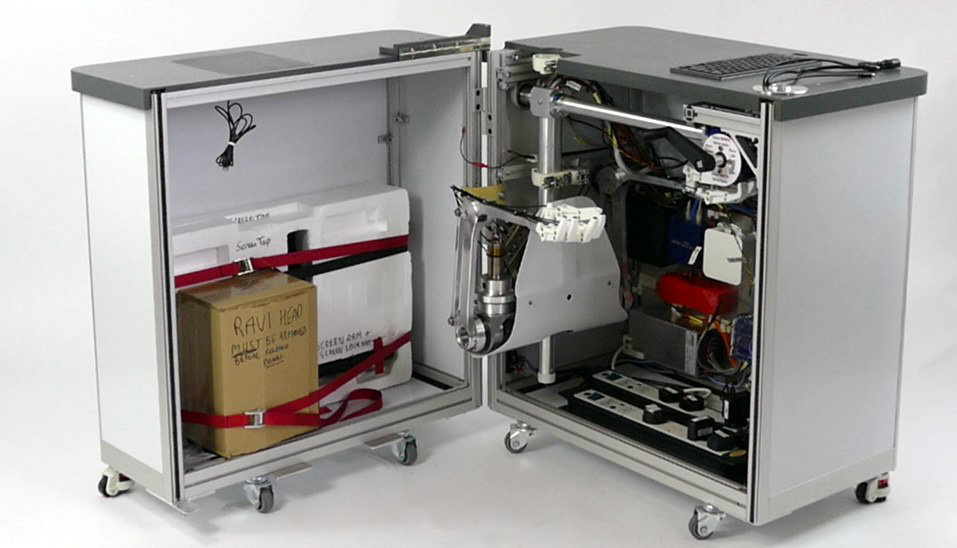

RAVI 2 便攜箱內部

3

工程分析及安全解決方案

研發RAVI時，最大挑戰是確保電機和齒輪能夠產生並傳導正確的力，從而使RAVI能夠以合適的速度打字。工程分析在這一設計過程中發揮著至關重要的作用。RAVI的打字速度較所需水準快一倍，因此需要準確調適相關部件，將速度降至合適的範圍。

為了做到在任何情況下都能確保安全，團隊準備5套不同的安全解決方案，通過制動和感測器部件嚴密監控速度、位置和功率等關鍵指標的變化情況。RAVI 2系統則在展示臺的顯著位置設計了一個“停止”按鈕，以應對緊急情況。

4

更優化的RAVI2Hirschmann

除此之外，團隊還為RAVI2加入了更多先進的設計元素，比如RAVIE2的頭部可以自由旋轉！

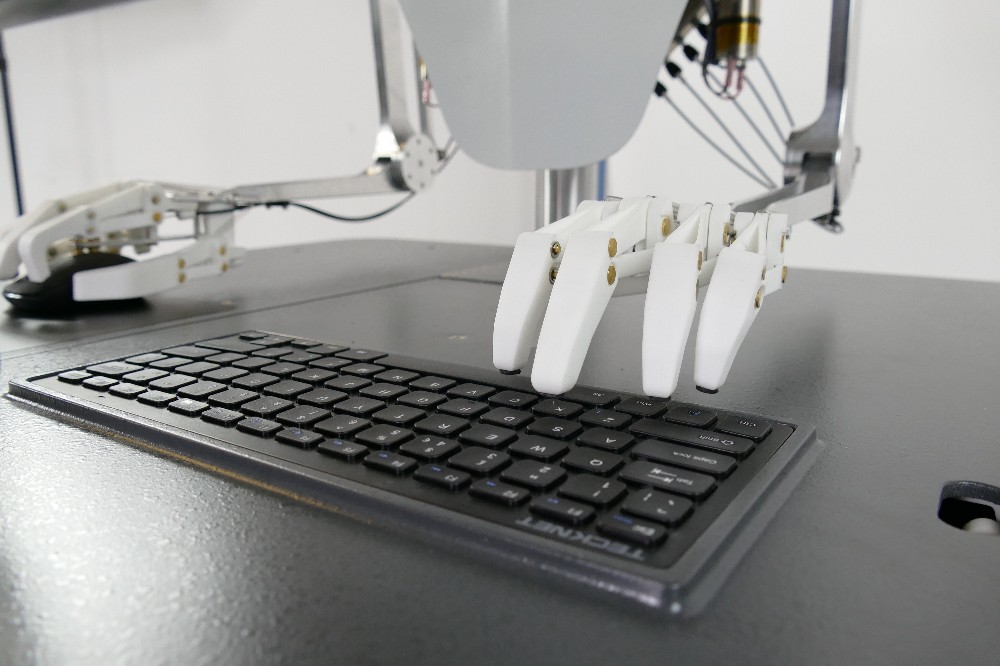

RAVI2的手指部件也得到了進一步優化，組裝更容易，提升了整體可靠度。團隊還對製作手指零部件所用的3D列印材料進行了升級，大大增強了機體的美觀度。

5

專案總監的評價

IDC總監Simon Collings表示，“我們的團隊再一次成功證明了IDC多元化的工程設計專長。我們不僅完成了設計研發工作，還與內部原型團隊協作，製造高精度工程部件並完成機器人的組裝工作。當前，從工業領域到醫學領域，機器人在很多專案中都大放異彩；每當看到自己的開發成果為客戶帶來驚喜，我們都充滿了成就感。”
