產品特點：

買IC網 - 電子元器件代理與採購 | IC交易網 - 買IC就找買IC網

● 超寬輸入電壓範圍：85 - 305VAC/100 - 430VDC

● 交直流兩用（同一端子輸入電壓）

●工作溫度範圍：-40℃ ~ +85℃

● 百搭應用、佈局靈活

●高功率密度、高可靠性

●低功耗、綠色環保

●輸出短路、過流、過壓保護

●通過 IEC/EN/UL62368 認證

● 符合 IEC/EN/UL60335 認證標準

選型表認證

產品型號

輸出

功率

標稱

輸出電壓

及電流

(Vo/Io)

效率

(230VAC, %/Typ.)

最大

容性

負載

(uF)

CE

/

UL

/

CB

LS10-13B
03

SS

(-F)*

6.6W

3.3V

/2000mA

70
1500
05
10W

5V

/2000mA

76
09

9V

/1100mA

78
1000
12

12V

/830mA

80
680
15

15V

/670mV

81
470
24

24V

/420mA

82
330

注：

①*尾碼帶“-F”為 90°彎腳產品。

②若產品使用在劇烈振動環境下，需點膠固定其本體。

輸入特性
專案
工作
條件
Min.Typ.Max.單位

輸

入

電

壓

範

圍

交
流
輸
入
85
--
305VAC直
流
100
430
VDC頻
率--
47
63
Hz電
流
115V
A
C
--
0.3
A
2300.15
沖
擊115--
15
--
23030

外

接

保險絲
推薦值
--
推薦 1A
慢斷型，必接
熱插拔
不支持

輸出特性
專案
工作條件
Min.Typ.Max.單位

輸出

電壓

精度

0% - 100%

負載

3.3V
輸出±
1.5±3%
其他
12

線性

調節率
額定
負載
0.51

負載

0% - 100%±
11.5

紋波

雜訊*

20MHz 帶寬

（峰-峰值）

80
150
mV

溫度

漂移
係數--±
0.02
--
%/℃

短路

保護

打嗝式，可長期短路，自恢復

過流

≥110%Io，自恢復

過壓

3.3VDC/5VDC

輸出
≤9VDC

（輸出電壓鉗位或打嗝）

9VDC
15

12VDC/15VDC

2524VDC
35最小
負載
--
0
--
%
注：

*紋波和雜訊的測試方法採用平行線測試法，具體操作方法參見《AC-DC 模組電源應用指南》。

通用特性
專案
工作條件
Min.
Typ.
Max.
單位

隔離

電壓

輸入-輸出

測試時間 1 分鐘，漏電流＜5mA

3000
--
VAC

工作

溫度

--
--
-40
--
+85
℃

存儲

溫度

+105

存儲

濕度

--
95
%RH

功率

降額

-40℃ ~ -25℃
2.67
--
%/℃
+55℃ ~ +85℃
2.5
85VAC - 100VAC
1
%/VAC
277VAC - 305VAC
0.54

安全

標準

--
IEC/EN/UL62368，IEC/EN/UL60335

安規

認證

IEC/EN/UL62368

安全

等級

CLASS II

平均無故障時間

（MTBF）

--
MIL-HDBK-217F@25°C > 300,000 h

物理特性
封裝尺寸
44.50 x 24.00 x 15.00 mm
重量
11g (Typ.)
冷卻方式
自然空冷

EMC 特性

E

M

I

傳導騷擾

CISPR32/EN55032

CLASS A

（推薦電路 1、4）

CISPR32/EN55032

CLASS B

（推薦電路 2、3）

輻射騷擾

CISPR32/EN55032 CLASS A

(推薦電路 1、4)

CISPR32/EN55032

CLASS B

(推薦電路 2、3)

E

M

S

靜電放電

IEC/EN61000-4-2

Contact ±6KV

Perf. Criteria B

輻射

抗擾度

IEC/EN61000-4-3

10V/m perf. Criteria A

脈衝群

抗擾度

IEC/EN61000-4-4 ±2KV

(推薦電MTK路 1、2)

perf. Criteria B

IEC/EN61000-4-4 ±4KV

(推薦電路 3、4)

perf. Criteria B

浪湧

抗擾度

IEC/EN61000-4-5

line to line ±1KV

(推薦電路 1、2)

perf. Criteria B

IEC/EN61000-4-5

line to line±2KV

(推薦電路 3、4)

傳導騷擾

抗擾度

IEC/EN61000-4-6

10Vr.m.s

perf. Criteria A

電壓

暫降、跌落

和短時中斷

抗擾度

IEC/EN61000-4-11

0%, 70%

perf.Criteria B

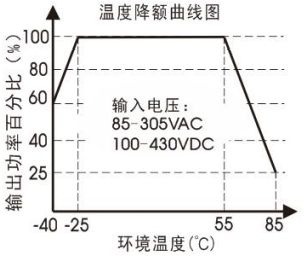

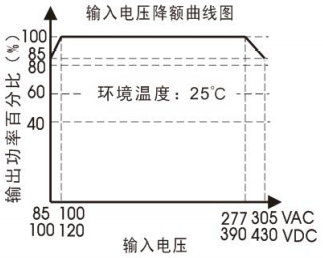

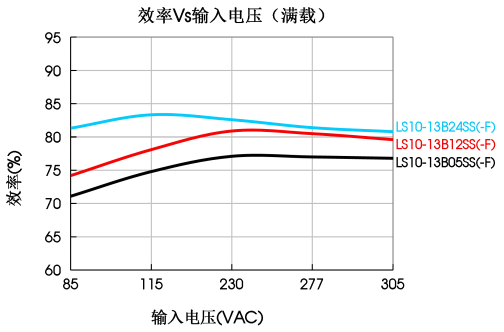

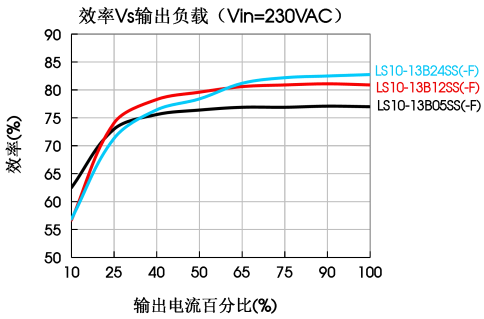

產品特性曲線

注：

①對於輸入電壓為 85-100VAC/277-305VAC/100-120VDC/390-430VDC，需在溫度降額的基礎上進行電壓降額；

②本產品適合在自然風冷卻環境中使用，如在密閉環境中使用請諮詢我司 FAE。

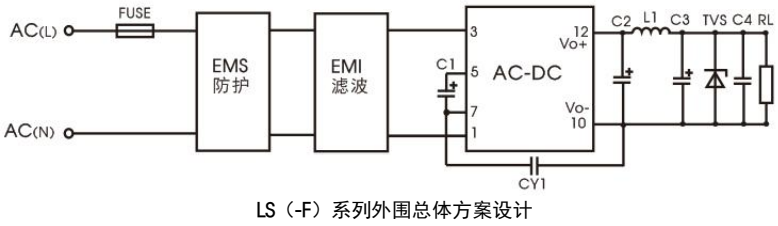

週邊總體方案設計

EMS 防護電路參考
Ⅲ 級Ⅳ 級EMI 整流濾波電路設計參考CLASS A
CLASS B

LS10(-F)系列週邊

器件選型參考

型號

LS10

-13B03

SS(-F)

LS10

-13B05

SS(-F)

LS10

-13B09

SS(-F)

LS10

-13B12

SS(-F)

LS10

-13B15

SS(-F)

LS10

-13B24

SS(-F)

FUSE
(必接)
1A/300VC1
22µF/450VC2

470µF

/16V(固態電容)

270F

/ 16V(固態電容)

470uF/

35V

220uF/

35V

L1
4.7µH

（Max 60mΩ）

C3

150µF/

35V

100µF/

35V

47µF/

35V

CY1
1.0nF/ 400VAC
C4
0.1µF/ 50V

注：

1、C1 和 C2 分別為輸入大電容和輸出儲能電容，必須外接。

2、C3 為輸出濾波電解電容(必須外接)，與 C2、L1 組成 Pi 型濾波電路，建議使用高頻低阻電解電容，容量和額定紋波電流請參考各廠商提供的技術規格。電容耐壓至少降 額到 80%。C4 為陶瓷電容，以濾除高頻雜訊。L1 流過的電流請參考各廠商提供的技術規格，電流至少降額到 80%。TVS 管在模組異常時保護後級電路，建議使用，規格選 型約為輸出電壓的 1.2 倍。

LS(-F)系列環境應用EMC 解決方案選型表

推

薦

電

路

應

用

環

境

典

型

行

業

輸入

電壓

範圍

環

境

溫

度

EMI
EMS
1

基

本

應

用

不指定

85

～

305

VAC

-40℃

~

+85℃

Class A
Ⅲ級2
室
內

民

用

環

境

智能家居

/家電

(2Y)

-25℃

~

+55℃

Class B

普

通

環

境

智能樓宇

/

智慧農業

3

工

業

環

境

生

產

車

間

Ⅳ級4
戶
外

普

通

環

境

智能交通

/視頻監控

充電樁

/通信/安防

Class A

惡

劣

環

境

線上

電力儀錶

通信基站

-40℃

~

+85℃

>Ⅳ級

差模浪湧

4KV

群脈衝

Ⅳ級
