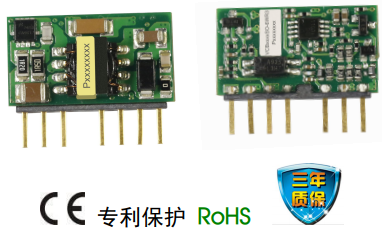

6W，寬電壓輸入，隔離穩壓單路輸出，SIP 封裝，DC-DC 模組電源

買IC網 - 電子元器件代理與採購 | IC交易網 - 買IC就找買IC網

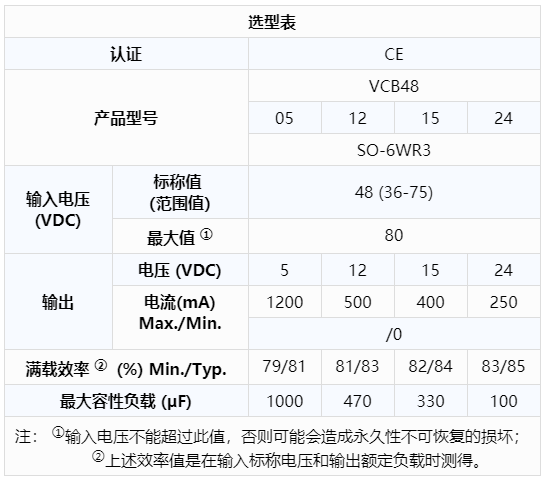

專利保護 RoHS產品特點：

● 寬輸入電壓範圍（2:1）

● 效率高達 85%

● 空載功耗低至 0.14W

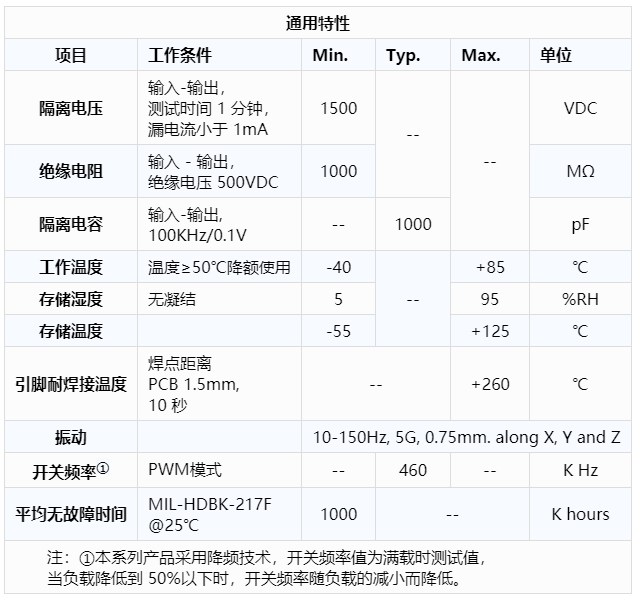

● 隔離電壓 1500VDC

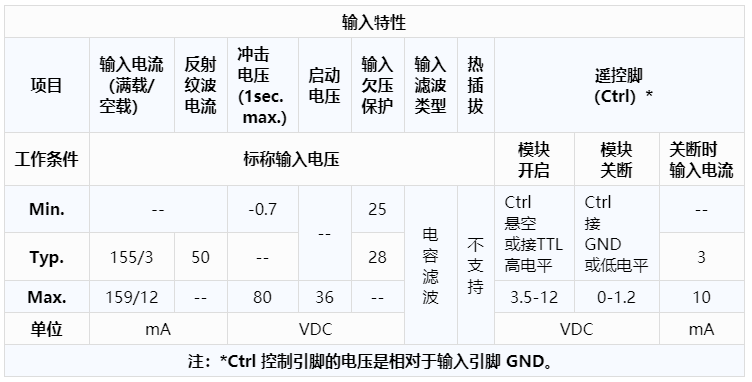

● 輸入欠壓保護，輸出短路、過流保護

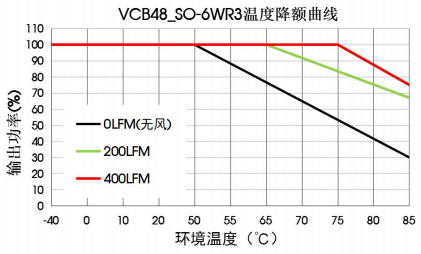

● 工作溫度範圍：-40℃ to +85℃

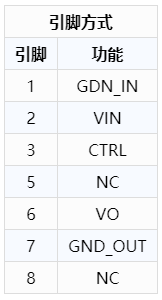

● 國際標準引腳方式

● 通過 EN62368

設計參考

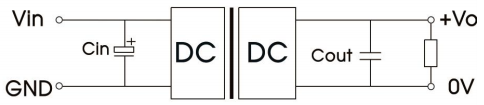

1. 應用電路所有該系列的 DC/DC 轉換器在出廠前，都是按照（圖 2）推薦的測試電路進行測試。

若要求進一步減小輸入輸出紋波，可將輸入輸出外接電容 Cin、Cout 加大或選用串聯等效阻抗值小的電容，但容值不能大於該產品的最大容性負載。

圖 1

設計參考

圖 2

圖 3

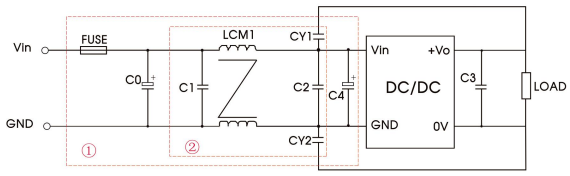

注：圖 3 中第①部分用於 EMC 測試；第②部分用於 EMI 濾波，可依據需求選擇。

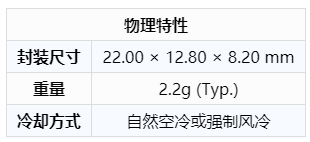

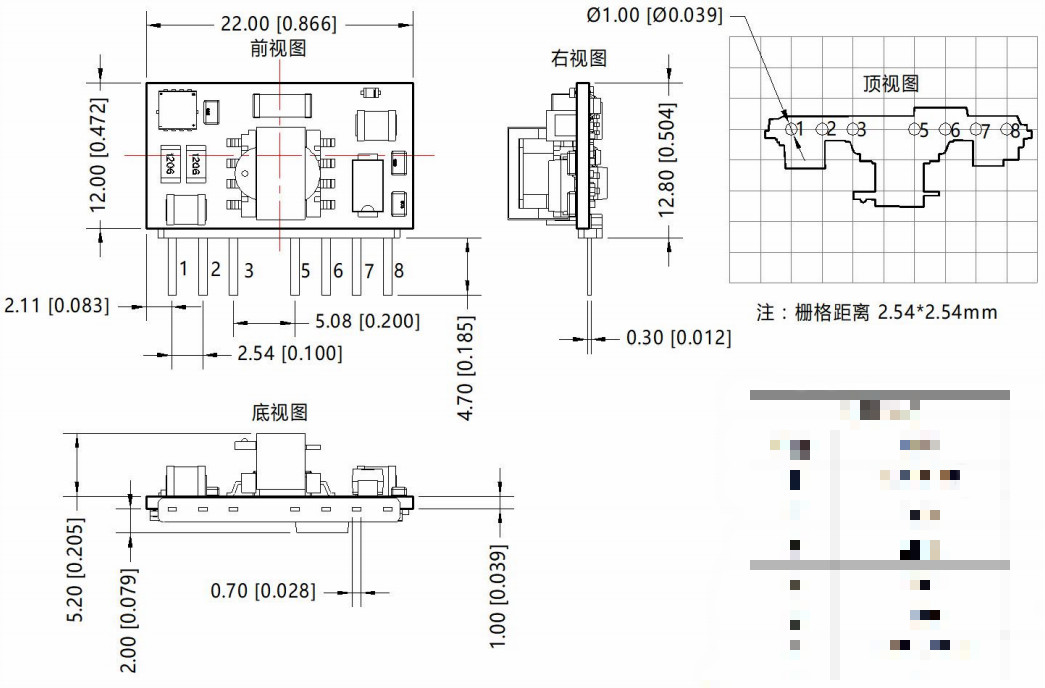

外觀尺寸、建議印刷版圖

1. 應用電路 所有該系列的 DC/DC 轉換器在出廠前，都是按照（圖 2）推薦的測試電路進行測試。 若要求進一步減小輸入輸出紋波，可將輸入輸出外接電容 Cin、Cout 加大或選用串聯等效阻抗值小的電容，但容值不能大於該產品的最大容性負載。

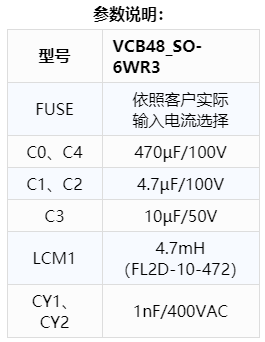

2. EMC 解決方案—推薦電路

3. 產品不支持輸出並聯升功率使用

4. 更多資訊，請參考 DC-DC 應用筆記www.mornsun.cn

注：

1. 包裝資訊請參見《產品出貨包裝資訊》，包裝包編號：58210103；

2. 最大容性負載均在輸入電壓範圍、滿負載條件下測試；

3. 除特殊說明外，本手冊所有指標都在 Ta=25℃，濕度<75%RH，標稱輸入電壓和輸出額定負載時測得；

4. 本手冊所有指標測試方法均依據本公司企業標準；

5. 我司可提供產品定制，具體需求可直接聯繫我司技術人員；

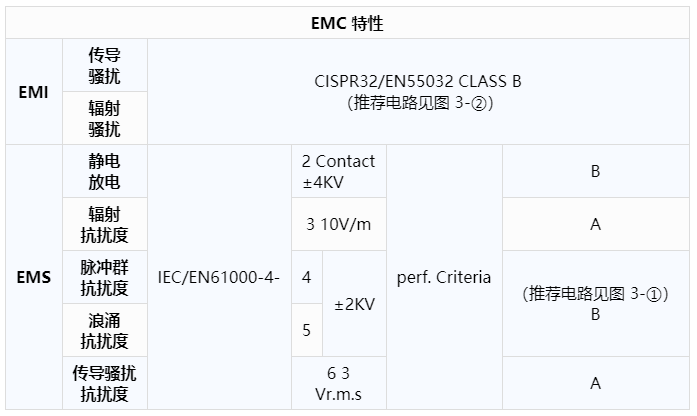

6. 產品涉及法律法規：見“產品特點”、“EMC 特性”；

7. 我司產品報廢後需按照 ISO14001 及相關環境法律法規分類存放，並交由有資質的單位處理。Central
