意法半導體近日發佈了MasterGaN的首個參考設計，展示了新款高集成度器件如何提高功率密度、能效，簡化產品設計，縮短上市時間。

買IC網 - 電子元器件代理與採購 | IC交易網 - 買IC就找買IC網

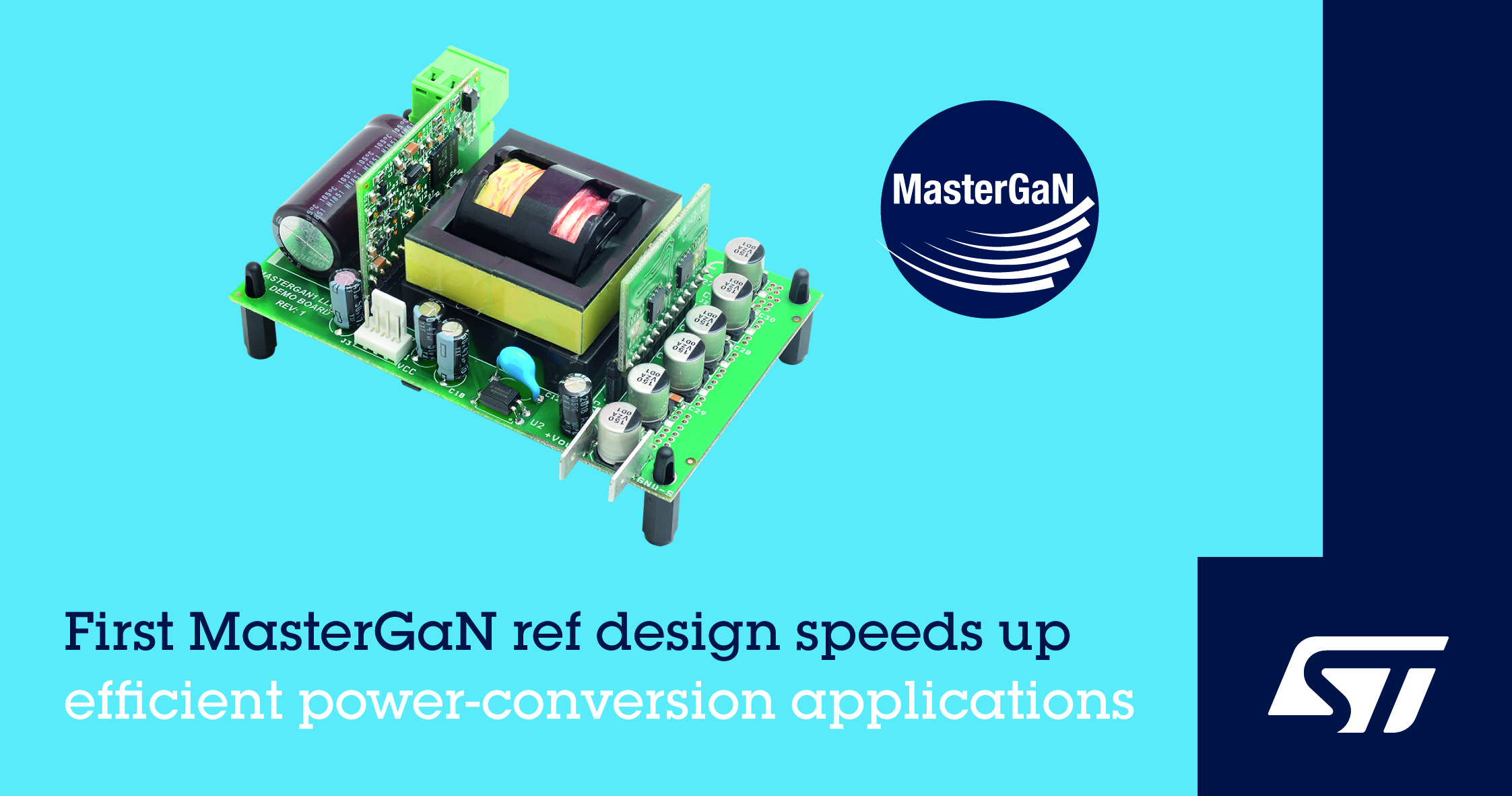

EVLMG1-250WLLC 參考設計是一個250W諧振變換器，電路板尺寸是100mm x 60mm，最高組件高度是35mm。功率晶片是集成了一個STDRIVE半橋柵極驅動器以及兩顆650V常關的GaN電晶體的MasterGaN1。其具有匹配的時序參數，導通電阻(Rds(on)) 150mΩ，最大額定電流10A，邏輯輸入相容3.3V至15V信號。

MasterGaN1適用於最高400W的AC/DC電源、DC/DC變換器和DC/AC逆變器應用中的高效軟開關拓撲，包括諧振變換器、有源鉗位反激或正激變換器，以及無橋圖騰柱PFC(功率因數校正)。

利用GaN功率電晶體的高能效，參考設計一次側採用無散熱器設計。此外，GaN電晶體的開關性能出色，工作頻率高於普通矽基MOSFET解決方案，因此可以使用較小的電磁元件和電容，實現更高的功率密度和更低的物料清單成本。

EVLMG1-250WLLC是一個標稱400V輸入的電源參考設計，提供一個24V/10A輸出端口，最高能效超過94％。得益於MasterGaN內部集成的安全功能，變換器輸出有短路和過流保護功能。還具有欠壓保護和輸入電壓監測功能，電壓檢測功能可在多個DC/DC變換器中實現上電排序，防止電動機低壓起動。

意法半導體的MasterGaN系列產品由引腳相容的集成半橋產品組成，包括對稱和非對稱配置，採用9mm x 9mm的薄型GQFN封裝。封裝內部Monnit電路額定電壓最高650V，高低壓焊盤之間的爬電距離超過2mm。MasterGaN模組適用於各種額定功率，工程師略做硬體修改，即可擴展升級系統設計。

EVLMG1-250WLLC 現在可從官網和代理商處購買。
