全新的中繼器和信號調理器,實現更好的信號完整性

ReDriver,也稱為中繼器IC,再生信號以提高高速介面的信號品質。更快的信號頻率使設計者有更少的信號裕度來設計可靠、高性能的系統.使用均衡,預強調和其他技術,一個單一的RedRiver可以調整和糾正已知的通道損耗在發射機和恢復信號完整性的接收器。這將在接收機處形成一種眼圖,以提供低誤碼率(BER)的可靠通信所需的邊距。

買IC網 - 電子元器件代理與採購 |Skyhigh IC交易網 - 買IC就找買IC網

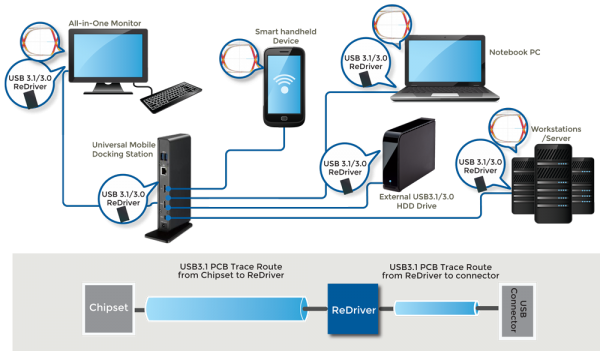

redrivers application2

再驅動器(中繼器積體電路)是解決日益增加的設計複雜性的關鍵技術,當今高速互連的更高數據速率在每個行業和協議中都引入了這一技術。

為了在整個信號鏈中實現更好的信號完整性,二極體公司基於其行業領先的信號調理技術提供了重新驅動器。與基於協議的信號轉發器相比,轉發器提供了更好的性能,基於協議的信號轉發器充當必須終止然後重發信號的端點,因此引入了延遲並增加了系統成本。此外,重新驅動器通過在物理層調節和傳遞信號來最小化抖動。

細節

二極體重新驅動器解決了對高速介面信號完整性產生負面影響的五個主要問題:

信號衰減:包括差分信號在內的高速信號會引入雜訊和抖動,從而導致信號電壓擺幅超過或低於最佳眼開度。這導致在高速信號切換期間信號品質下降。

信號強度:介面越來越多地被集成到中央處理器晶片組中。雖然在實驗室中提供了出色的性能,但當設計到具有多層電路板、長走線和延長電纜長度的真實系統中時,這些晶片組往往不夠強大,無法提供合理的設計餘量來滿足合規性規格。

信號距離:佈局限制、控制器到連接器的分離、多個印刷電路板層、過孔、子板連接器和長電纜都導致信號距離和更大的信號降級。例如,FR4印刷電路板走線上的信號損耗通常為0.3分貝/英寸(2.5 Gbps),0.9分貝(8 Gbps)。

噪音:隨機和確定性雜訊都會降低各種來源的信號完整性,包括來自其他信號的串擾。隨機抖動的另一個常見來源是雜訊時鐘源,它沒有良好的隔離或阻抗不匹配。

缺乏端到端控制:當介面連接到外部子系統或設備時,設計人員無法控制信號距離、電路板過孔、連接器和電纜,信號仍必須通過這些設備才能到達目的地。這可能會增加雜訊、抖動、衰減和插入損耗,並導致設計良好的設備無法與其他製造商的設備介面。

原始設備製造商面臨的挑戰是,隨著信號速度的提高,這些因素變得更加明顯,導致可靠性、吞吐量和品質受損。為了幫助開發人員保持信號完整性,二極體提供了無與倫比的信號調理技術,並提供了全面的設備組合,適用於PCI Express、USB、Thunderbolt、SAS/SATA、藍牙、Wi-Fi、HDMI和其他流行標準。好處包括:

卓越的信號品質:二極體再驅動器具有最低的抖動和衰減,實現行業最高性能。比較研究在NDA下提供。

最低串擾:通過將串擾降至最低,二極體保持通道間和器件間的低偏斜。

高度可配置:為了給開發人員提供更大的靈活性,二極體的再驅動器可以通過I2C的一個微控制器在每個通道的基礎上進行配置,而不必像其他技術一樣進行固定或硬連線。

能效:這些器件旨在實現低功耗運行和高效功耗。例如,二極體的SAS/SATA再驅動器每個通道的功耗不到100毫瓦,並且具有市場上最佳的功率效率。

多端口:二極體的再驅動器支持多種多通道配置,提供靈活性,同時實現更大的集成和成本節約。

多協議:“二極體”是行業中唯一一家提供在SATA和SAS環境下都能工作的全面的再驅動器產品組合的製造商。

軟包裝: 二極體的再驅動器有多種封裝選擇,以滿足您應用的特定成本、性能和功率需求。對於4 mm x 4 mm數量級的設備,這些重新驅動器可以靠近介面連接器放置,以將信號損失降至最低。

改善信號完整性增加了系統的整體信號裕量。原始設備製造商可以利用這一增加的信號裕量:

● 提高信號可靠性和魯棒性

● 增加信號能夠可靠傳輸的最大走線距離和/或電纜長度

● 減少有效隔離信號所需的電路板層數,大幅降低系統成本

● 無論系統連接的外部設備品質如何,都要確保連接性

● 通過在信號鏈的其他地方使用精度較低的器件,提高靈活性,簡化設計,加快上市時間,並降低系統成本。

“二極體”是跨應用的驅動技術的市場領導者,包括網路、嵌入式計算和通信等。例如,在伺服器市場上,“二極體”是第一個實現SATA3相容的驅動器製造商,其技術已被80%以上的伺服器存儲設計所採用。二極體的再驅動器也是許多控制器供應商參考設計的一部分,包括英特爾。

作為其作為信號完整性領導者的承諾的一部分,二極體為其客戶提供了無與倫比的設計支持,包括評估板的可用性、專業的原理圖和佈局審查,以及使用S參數模型、AMI-IBIS或HSPICE優化關鍵開口的系統模擬。

高速SAS 2.0、SATA 3.0、PCIe 2.0、PCIe 3.0、USB 3.0、DP 1.1和DP 1.2

● 增加信號距離

● 增加設計靈活性

● 標準符合性

● 提高性能

● 提高可靠性

● 降低印刷電路板和電纜成本

● 獨特的差異化產品,最大限度地發揮協議的潛力
