Z-Trak2 3D輪廓感測器可實現最高45000行輪廓線／秒的掃描速度。
Teledyne Imaging推出的Z-Trak2是一個全新的3D輪廓感測器系列，能夠實現最高45000行輪廓線／秒的掃描速度，在高速生產環境下進一步提高生產率。
多年來，3D機器視覺系統一直因為速度無法跟上線上檢驗的步伐而為人所詬病。Teledyne Imaging的新型3D輪廓感測器——Z-Trak2系列，將速度同大視野的高動態範圍成像（HDR）技術和5-GigE介面有機結合在一起，直面當今線上3D機器視覺應用場景下的各項挑戰。Z-Trak2以久經考驗的三角測量術為工作原理，由一臺內置雷射器和每條輪廓線配2048個像素點的圖像感測器組成，感測器按照已知角度標定。為了簡化3D輪廓感測器在用戶系統內的整合工作，所有Z-Trak2型號均在出廠前完成校準，到貨後可即刻安裝。
Teledyne Imaging出品的新型Z-Trak2 3D輪廓感測器最高可實現45000行輪廓線／秒的掃描速度，保證了該系列產品在高速生產系統下的應用。
既快又准
在Z-Trak2家族中，V系列（GigE介面）的掃描速度為10000個輪廓線／秒，而S系列（5GigE）的掃描速度更高，可達45000個輪廓線／秒。如此高的速度對於許多線上應用場景大有裨益，特別是當X、Y、Z軸的尺寸偏差對於產品品質有著決定性影響時，能夠在保證檢測可靠性的同時整體提升生產率。1 GigE介面（Z-Trak2TI V系列）或更快的2.5甚至5 GigE技術的加入，保證了龐大的數據能夠及時地傳送給各相關加工單元。通過引入Z-Trak2，Teledyne Imaging向世界正式宣佈：高速線上3D應用的5GigE 3D輪廓感測器即將迎來一個新的時代。
為了實現更大的靈活性，Teledyne Imaging針對工作距離和測量範圍對3D輪廓感測器進行了分級（Z軸範圍／視野深度）。Z-Trak2 S和V系列均包含六個型號，水準視野（FOV）從最小的9 mm至最大的980 mm不等，覆蓋的焦深包括4、15、30、100、250、600 mm。
Z-Trak2 V系列 Z-Trak2 S系列
2000點／輪廓線 2000點／輪廓線
10000個輪廓線／秒 45000個輪廓線／秒
範圍：4mm~600mm 範圍：4mm~600mm
水準視野：9mm~980mm 水準視野：9mm~980mm
1GigE 5GigE
憑藉著1~120µm的高度解析度，即便是最小的高度偏差也無法逃脫檢測——能夠快速、可靠地識別缺陷品，並將其從生產環節中剔除。
單一來源的開發

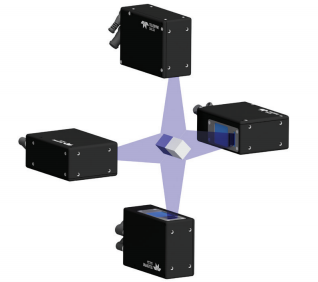

對於單一3D輪廓感測器的視野無法滿足要求的應用場景，可將多個Z-Trak2感測器相互組合、同步使用。
Z-Trak2下各個型號的產品以Teledyne e2v的高端3D圖像感測器為核心製造，Teledyne Imaging集團因此成為唯一一家成功開發出配備自家圖像感測器的鐳射輪廓儀的製造商。除了Teledyne DALSA的Sherlock 8和Sapera LT軟體外，Z-Trak所有系列和支持GeniCam（3.0版）、SFNC（2.3版或能夠發揮直接訪問3D輸出類型與格式優勢的更高版本）的軟體平臺均能夠順利相容。對於不支持SFNC 2.3的型號，可利用Z-Trak2和Z-Trak LP1 3D輪廓感測器的16位單色輸出實現快速整合。在軟體方面，Z-Trak的所有型號均享有Teledyne DALSA Sherlock 8的免費許可。該圖形化編程軟體包能夠輕鬆實現視覺自動化任務，並與PLC（可編程邏輯控制器）和其他車間設備進行通信。Sherlock 8支持使用Modbus、Profnet、Ethernet/IP、TCP、UPD、FTP等協議進行PLC通信。Z-Trak2軟體包同時包含Sapera LT和Sapera Processing的運行許可，供用戶免費使用。內部技術的使用保證了用戶收到的是擁有最優穩定性的獨立軟體包，易用又經濟。

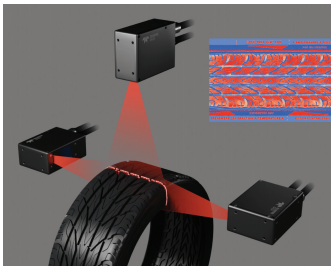

汽車輪胎的3D檢查是Z-Trak2 3D輪廓感測器的典型應用之一。
廣闊的應用領域
除了高速度、高解析度外，Z-Trak2還提供內置HDR和反射補償演算法，確保一次性完成高反射表面的處理工作。Z-Trak2不僅安裝有護眼型紅色雷射器，同時還針對材料的反射特性配備了一個藍色雷射器。

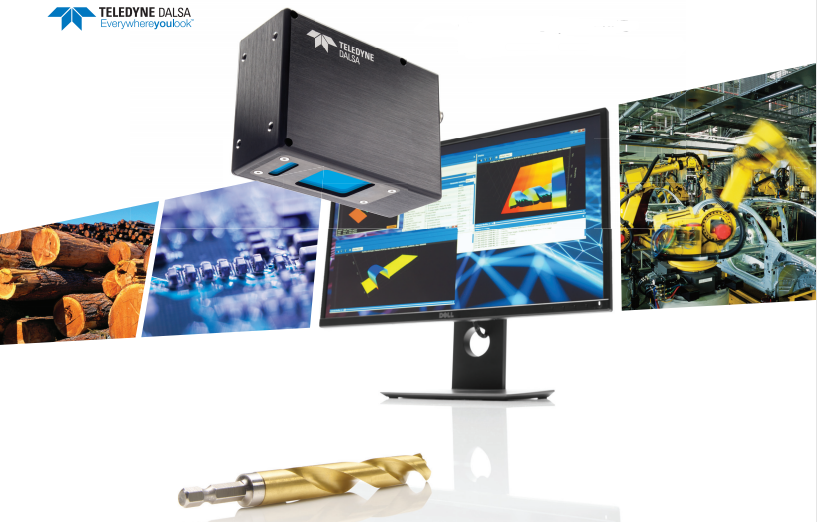

Z-Trak的所有型號均享有Teledyne DALSA Sherlock 8的免費許可——Sherlock 8是一款圖形化編程軟體，能夠實現快速的應用開發。
對於單一3D輪廓感測器的視野無法滿足要求的應用場景，用戶可將多個Z-Trak2輪廓儀組合在一起使用。此方法適合同步檢驗或對象需要接受360°檢驗的情形。這類應用的例子包括：大型木質、金屬、塑膠面板，對稱或非對稱的各種塑膠擠出材料，以及擠出件的非對稱性部位。Z-Trak2使用單一的輸入輸出電纜和現貨網路開關實現這類拓撲結構中多個感測器的同步工作。這種方法在精簡了電纜用量的同時，也節約了成本。
獨立的Z-Trak2系統具備優秀的穩定性，採用緊湊型IP67外殼，可適應各種不同的應用場景，包括電子與半導體生產、機器人、自動生產和工廠整體自動化等許多市場部門中的線上高度測量工作。
